Hallo,

ich betreibe den Strom PI 3 über den "Wide range"-Eingang mit 24V.

Gibt es eine Möglichkeit die 5V Ausgangsspannung nach Anlegen der Eingangsspannung erst verzögert nach z.B. 1 bis 5 Sekunden einzuschalten?

Bisher habe ich dazu keine Möglichkeit gefunden.

Mit freundlichen Grüßen,

Dieter

Hallo Dieter,

kannst du dein Vorhaben etwas näher erläutern? Was genau möchtest du mit der Verzögerung erreichen? 🙂

Liebe Grüße
Jens

Hallo Jens,

der Strom PI sollte den Raspberry PI auch gegen Einschaltimpulse (Transienten) schützen. Bei mir ist es einige Male vorgekommen das der Raspberry PI 3B+ zerstört wurde. Wenn ich dies nachstelle habe ich festgestellt, dass die Einschaltimpulse bis auf die 5V durchschlagen. Deshalb war die Idee den Wide-Range Eingang, den ich benutze verzögert einzuschalten.

Liebe Grüße,

Dieter

Hallo Dieter,

über eine Einschaltverzögerung verfügen unser StromPi nicht. Bei so kurzen Einschaltimpulsen sollte in diesem Fall aber auch die Stromversorgung optimiert werden. Was für eine Stromversorgung verwendest du denn?

Liebe Grüße
Jens

Hallo Jens,

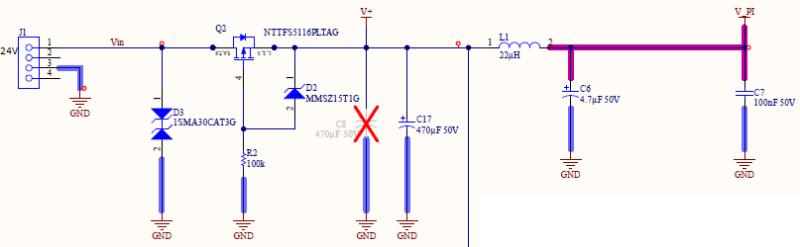

ich verwende ein Netzteil 230V AC auf 24V DC (Phoenix 1140066 - Step3- PS/1AC/24DC/4/PT), das auf folgende Schaltung geht:

Über J1 wird das Netzteil angeschaltet und über V_PI wird dann der Strom PI3 betrieben. Den Strom PI verwende ich ja auch um dem Raspberry PI zu schützen, da er ja auch Schutzelemente eingebaut hat, wie z.B. eine ESD-Schutzdiode am 5V Ausgang.

Ist denn die Software Open-Source um z.B. eine Einschaltverzögerung selbst zu programmieren?

Mein Problem ist folgendes: Das vorhandene Design habe ich übernommen und müsste jetzt eine Hardwareänderung der Gesamtschaltung durchführen. So könnte dieses Problem durch Upgraden des Strom PI3 geschehen.

Liebe Grüße,

Dieter



Hallo Dieter,

Die Software ist Open-Source und kann auf Github eingesehen und nach belieben angepasst werden. 🙂

Liebe Grüße
Jens

Hallo Jens,

vielen Dank.



Liebe Grüße,

Dieter
