Hallo Joy-It Team,

ich betreibe meinen Raspberry 4 aktuell mit dem Strom Pi 3 1.1 und dem kleinen Batterie HAT.
Nun möchte ich gerne den Akku ohne das direkte Aufstecken an den Strom Pi anschließen,
sodass ich einen Schalter für eine komplette Spannungsfreiheit einbauen kann. Dafür würde ich nur gerne wissen, welche Anschlüsse ich dafür benötige und wie die Pinbelegung des Batterie HAT ist. Können Sie mir da weiter helfen?

Vielen Dank und viele Grüße

Hallo YR,

für den Anschluss des Battery-Hat wird der 10 polige Battery-Connector verwendet.

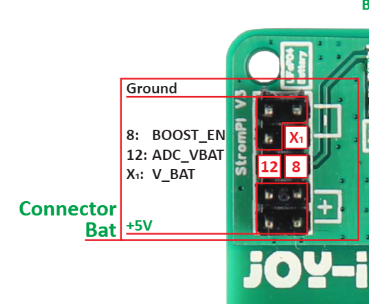

Die Anschlussbelegung können Sie dem Bild entnehmen.

Es handelt sich um 3 GND und 4 +5V Pins. Es gibt noch 3 weitere Pins:
ADC_VBAT = Batteriespannung nach einem 512kΩ Widerstand, zur Messung über den Mikrocontroller
V_BAT = Batteriespannung (nominell 3,2 V), zur Speisung des Mikrocontrollers
BOOST_EN = HIGH im mUSB- und Wide-Betrieb, LOW im Akku Betrieb (Active LOW), zur Steuerung des StepUp-Wandlers

Bei dem externen Verbinden des Battery Hats mit dem StromPi müssen Sie auf einen ausreichenden Kabelquerschnitt achten.

Mit freundlichen Grüßen

Tim (Joy-IT)
